Connecteurs automobiles pour engins mobiles : guide technique des pièces détachées

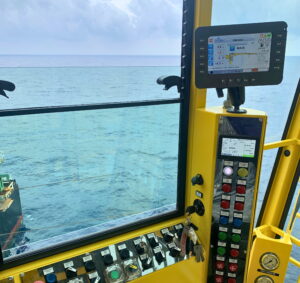

Un cantiere alle prime luci dell’alba: la gru è pronta, il carico è assicurato, l’operatore inizia la manovra. Improvvisamente, il display di controllo visualizza un errore con perdita di segnale su uno degli assi di rotazione. La macchina si ferma e il cantiere si blocca. Nella maggior parte dei casi, tuttavia, la causa non è un complesso guasto elettronico : si tratta di un connettore per macchinari mobili non certificato che si è rotto a causa delle vibrazioni, oppure di un sensore incapace di trasmettere i dati.

I connettori industriali per macchinari mobili non sono semplici accessori elettrici. Insieme a sensori e cablaggi, costituiscono i componenti più discreti ma al contempo cruciali di una gru o di una macchina di sollevamento: il vero e proprio collegamento comunicativo tra i sistemi di sicurezza e la macchina. In questa guida, esaminiamo come selezionarli, dove si verificano i guasti più frequenti e quando è opportuno sostituirli con ricambi certificati.

Perché i connettori automobilistici per apparecchiature mobili non possono essere standardizzati

Un connettore elettrico per autoveicoli progettato per un’auto di serie standard opera in condizioni controllate: temperature moderate, vibrazioni limitate e un ambiente relativamente pulito. Una gru da costruzione , un sollevatore telescopico o un escavatore operano in scenari radicalmente diversi. Pertanto, i connettori per autoveicoli destinati a macchinari mobili devono soddisfare specifiche tecniche distinte, adattate all’uso fuoristrada, offshore e nell’industria pesante.

Vibrazioni, agenti aggressivi e variazioni di temperatura: l’ambiente di lavoro delle attrezzature di sollevamento

Quotidianamente, una macchina di sollevamento è soggetta a tre principali fattori di stress. Che si tratti di un cantiere edile, di una piattaforma offshore o di un porto industriale, queste condizioni superano le tolleranze di un componente standard.

• Le continue vibrazioni del telaio tendono ad allentare gradualmente i connettori non certificati. La resistenza di contatto aumenta, il segnale diventa instabile e, nei casi più gravi, si arriva alla perdita totale della comunicazione tra i sistemi.
• Oli idraulici , nebbia salina e sostanze chimiche penetrano facilmente nei connettori privi di un’adeguata tenuta. La conseguente ossidazione dei contatti è una delle cause più frequenti di guasti elettrici intermittenti nelle gru in ambienti industriali e offshore.
• Infine, le variazioni estreme di temperatura — dalle temperature sotto zero in inverno agli oltre 50 °C in cabina durante l’estate, unite alla costante umidità dell’ambiente marino — sottopongono i polimeri a forti stress. Questo ciclo continuo può causare microfratture e un calo delle prestazioni.

Grado di protezione IP dei connettori per autoveicoli: requisiti minimi

Per un connettore destinato ad apparecchiature mobili, alcuni criteri tecnici sono imprescindibili:

• Grado di protezione IP67 o IP69K : garantisce una protezione ottimale contro polvere, immersione temporanea e pulizia ad alta pressione.

• La resistenza alle vibrazioni è conforme agli standard industriali riconosciuti, come ad esempio MIL-STD-1344.

• Contatti stagnati o placcati in oro per prevenire l’ossidazione in ambienti umidi.

• Intervallo di temperatura certificato , generalmente da -40 °C a +125 °C per le versioni più robuste.

Un connettore che soddisfa questi parametri riduce significativamente il rischio di fermi macchina imprevisti. Il vantaggio è ancora più evidente sui circuiti che alimentano i dispositivi di sicurezza .

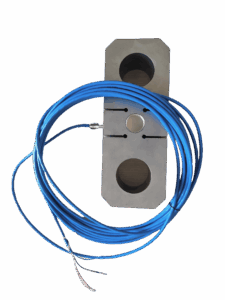

Cavi PUR: il complemento essenziale ai connettori certificati

Un connettore certificato non è sufficiente se il cavo a cui è collegato non è progettato per lo stesso ambiente. I cavi in ​​poliuretano (PUR) sono lo standard per il cablaggio delle attrezzature edili: sono resistenti agli oli e agli idrocarburi, mantengono la loro flessibilità fino a -40 °C e non si degradano sotto i raggi UV, a differenza dei tradizionali cavi in ​​PVC.

Offrono inoltre una resistenza all’abrasione notevolmente superiore nelle aree soggette ad attrito meccanico, prolungando così la durata complessiva del cablaggio elettrico.

Connettori industriali per apparecchiature mobili: tipologie e criteri di selezione

Oltre ai connettori di tipo automobilistico, le apparecchiature di sollevamento utilizzano connettori industriali con caratteristiche specifiche a seconda del circuito da alimentare. La scelta del tipo corretto dipende direttamente dalla funzione svolta a bordo.

Connettori circolari industriali e serie M23

I connettori circolari industriali , in particolare la serie M23, sono tra i più utilizzati nei sistemi di controllo delle gru. La loro forma cilindrica e il sistema di bloccaggio a vite o a baionetta offrono un’eccellente resistenza alle sollecitazioni meccaniche. Garantiscono una tenuta affidabile anche dopo molteplici cicli di connessione e disconnessione durante le operazioni di manutenzione.

Connettori industriali multipolari ed Ethernet

Quando un singolo cavo deve trasportare simultaneamente più segnali, si utilizzano connettori industriali multipolari , in grado di raggruppare decine di contatti in un alloggiamento compatto. I connettori Ethernet industriali , invece, sono impiegati in sistemi embedded avanzati dove telecamere, schermi e computer comunicano tramite un protocollo ad alta velocità. Anche in questo caso, la certificazione IP e la robustezza costruttiva rimangono essenziali.

Connettori impermeabili per gru: lo standard di settore per il trasporto fuoristrada

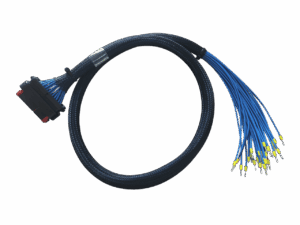

Tra le famiglie di connettori per veicoli fuoristrada, i connettori impermeabili per impieghi gravosi , come la serie DEUTSCH DT, ampiamente utilizzata, rappresentano lo standard per gru e attrezzature di sollevamento. Disponibili in configurazioni da 2 a 12 vie con un meccanismo di bloccaggio secondario per prevenire la disconnessione accidentale dovuta a urti, sono utilizzati principalmente nei circuiti di alimentazione dei sensori di sicurezza .

Per la selezione di componenti compatibili certificati, 3Bmust offre componenti verificati per una perfetta integrazione con i sistemi di sicurezza di bordo.

Sensori di pressione idraulica per gru: funzionamento e segnali di guasto

L’impianto idraulico è il cuore del movimento di sollevamento di una gru. La sua pressione deve quindi essere misurata in tempo reale tramite il sensore di pressione idraulica , un componente che trasmette continuamente il valore misurato all’unità di controllo.

Qual è lo scopo di un trasduttore di pressione idraulica su una gru?

Il trasduttore di pressione idraulica per gru converte la pressione del fluido in un segnale elettrico leggibile dall’elettronica di bordo. Questi dati vengono inviati al limitatore di carico: maggiore è la pressione, maggiore è il carico che può essere sollevato. Il sistema valuta quindi in tempo reale se il carico rimane entro i limiti di sicurezza.

A differenza di un sensore generico, un trasduttore progettato per le gru incorpora la compensazione termica e un corpo resistente alla corrosione. Il trasduttore di pressione 3Bmust da 350 bar  è un esempio di questa progettazione adattata a condizioni estreme.

Come identificare un sensore di pressione idraulica difettoso

Un trasduttore la cui precisione sta diminuendo raramente smette di funzionare bruscamente; il segnale varia gradualmente. Tre segnali dovrebbero allertarvi: letture di pressione instabili durante il funzionamento a carico costante, falsi allarmi di sovraccarico e una discrepanza di misurazione rispetto a un manometro di riferimento. Se si presentano questi sintomi, è necessario controllare il sensore prima di intervenire su qualsiasi altro componente del circuito.

Sensori ad effetto Hall per gru: misurazione senza contatto

Oltre alla pressione, molte gru e sollevatori telescopici utilizzano sensori ad effetto Hall per misurare la posizione angolare, la velocità di rotazione e la prossimità meccanica.

Il loro principale vantaggio risiede nell’assenza di contatto fisico : nessuna parte mobile è soggetta ad usura meccanica. Vengono generalmente installati sul braccio telescopico – un fattore chiave nel calcolo del momento ribaltante – e sui finecorsa di prossimità.

Senza la certificazione per l’uso fuoristrada, diventano vulnerabili all’infiltrazione di umidità e alla deflessione del segnale a causa di vibrazioni prolungate.

Finecorsa anti-doppio blocco: il dispositivo impedisce al gancio di urtare

Tra le dotazioni fondamentali si trova il finecorsa anti-doppio blocco . La sua funzione è quella di impedire il “doppio blocco”, ovvero la collisione improvvisa del gancio contro la testa del braccio durante la risalita del verricello.

Le direttive europee in materia di sicurezza delle gru classificano il finecorsa anti-doppio blocco tra i dispositivi di sicurezza attivi obbligatori : il suo perfetto funzionamento non ammette compromessi.

Come funziona il finecorsa anti-due blocchi?

Questo dispositivo rileva la posizione finale del gancio e arresta automaticamente l’operazione di sollevamento prima dell’impatto. Il meccanismo più comune combina un sistema a molla con un interruttore di sicurezza normalmente chiuso. In questo modo, qualsiasi guasto nel circuito (inclusa la rottura di un cavo) attiva un arresto di sicurezza immediato .

Il finecorsa anti-doppio blocco 3Bmust con piastra è compatibile con la maggior parte delle gru presenti sul mercato e si integra direttamente nei sistemi di limitazione del carico.

Quando sostituire il finecorsa di una gru

Il microinterruttore interno ha una durata di vita definita, misurata in cicli di commutazione. Una volta raggiunto tale limite, o non appena si verificano arresti imprevisti, la sostituzione diventa obbligatoria . Trattandosi di un componente di sicurezza attiva, la manutenzione non deve mai essere rimandata.

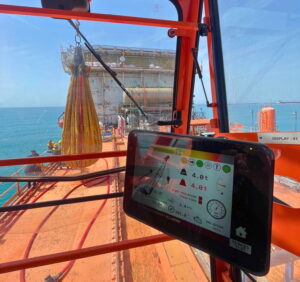

Limitatore di carico per gru: il cuore della rete di sensori e connettori

Il limitatore di carico della gru (LMI) centralizza i dati trasmessi dai sensori (pressione, angolo, estensione del braccio) per calcolare il peso sollevato in tempo reale.

La sua affidabilità dipende direttamente dalla qualità dei connettori e dei sensori che lo alimentano. Una connessione instabile o un trasduttore impreciso causeranno falsi allarmi, anche se l’unità di controllo è in perfetto stato di funzionamento. Consulta la nostra guida completa dedicata ai sistemi LMI  per saperne di più su normative e selezione delle apparecchiature.

I guasti elettrici più frequenti su gru e macchine edili

L’identificazione di schemi di guasto ricorrenti consente di intervenire prima che la macchina smetta completamente di funzionare:

• Segnale intermittente da un sensore : solitamente è causato dall’ossidazione dei contatti, da una microfrattura nel cavo in prossimità di un punto di fissaggio o da infiltrazioni d’acqua nell’alloggiamento.

• Perte de contrôle sur un axe : souvent liée à un connecteur dont le contact est instable plutôt qu’à une défaillance de la carte électronique. Une inspection visuelle suivie d’un contrôle de résistance s’impose en premier lieu.

• Fausses alarmes du limiteur de charge : avant de mettre en cause le calculateur LMI, contrôlez l’état du transducteur de pression, dont la dérive est la cause principale de ce dysfonctionnement.

Découvrez ce qu’est le retrofit et quand le réaliser pour prolonger la durée de vie de votre équipement.

Pièces détachées certifiées 3Bmust : connecteurs automobiles et capteurs pour grues

Maîtriser les exigences du secteur est indispensable ; choisir la pièce de rechange certifiée idéale fait toute la différence sur le terrain. Les composants 3Bmust sont rigoureusement sélectionnés et accompagnés d’un support technique dédié.

3Bmust propose une gamme complète de capteurs certifiés conçus spécialement pour les grues et engins de levage sur chantier, en zone portuaire ou offshore. Parmi nos références clés :

• Fin de course anti-twoblock avec plaque AC15 6A/230V : dispositif de sécurité active pour éviter le two-blocking, compatible avec la plupart des limiteurs de charge.

• Transducteur de pression hydraulique 350 bar : capteur haute précision à compensation thermique pour applications haute pression.

Vous recherchez une pièce spécifique ou souhaitez vérifier la compatibilité avec votre engin ? Contactez notre équipe technique pour bénéficier d’un conseil personnalisé.

FAQ : Connecteurs automobiles et capteurs pour engins mobiles

Quelle est la différence entre les connecteurs automobiles et les connecteurs industriels ? Les connecteurs automobiles sont développés pour les véhicules et engins mobiles, mettant l’accent sur la résistance aux vibrations et aux chocs thermiques. Les connecteurs industriels couvrent un champ plus large (automatisation d’usine, installations fixes). Sur une grue, on retrouve ces deux familles, choisies selon le rôle spécifique de chaque circuit.

Comment reconnaître un capteur de pression hydraulique défectueux sur une grue ? Les signes principaux sont au nombre de trois : une lecture de pression instable lors de manœuvres à charge constante, le déclenchement intempestif d’alarmes de surcharge, et un écart par rapport à un manomètre de contrôle. Si ces symptômes apparaissent, contrôlez le transducteur en priorité.

Con quale frequenza deve essere sostituito il finecorsa anti-doppio blocco? Il suo interruttore interno ha una durata limitata in termini di cicli. Una volta raggiunto tale limite, o in caso di malfunzionamento, la sostituzione è obbligatoria. Si tratta di un dispositivo di sicurezza attiva la cui manutenzione non può essere rimandata.

Cosa fare in caso di falsi allarmi del limitatore di carico? Prima di intervenire sull’unità elettronica LMI, verificare lo stato dei sensori associati, in particolare del trasduttore di pressione idraulica. La deriva di questo trasduttore è la causa più frequente di errori di misurazione.
