Remplacement écran de cabine sur engins industriels : pièce OEM ou solution durcie sur mesure ?

Le remplacement de l’écran de cabine sur engins de levage industriels est une intervention critique et stratégique, notamment lorsque le moniteur d’origine d’une grue, d’un chariot télescopique ou d’une plate-forme élévatrice mobile de personnel (PEMP) présente des signes d’usure irréversibles. Les opérateurs se retrouvent fréquemment face à des écrans illisibles, des pixels brûlés ou des écrans tactiles endommagés qui compromettent non seulement la productivité quotidienne, mais aussi la sécurité intrinsèque des manœuvres de levage et la précision millimétrique indispensable à la manutention des charges.

Lorsque l’écran OEM (Original Equipment Manufacturer) est en rupture de production, difficile à approvisionner ou affiché à un tarif prohibitif, opter pour une solution durcie professionnelle sur mesure est le choix pertinent. Il ne s’agit pas d’un simple compromis économique, mais d’une mise à niveau technologique et fonctionnelle fondamentale pour votre parc matériel. Dans ce guide technique approfondi, nous détaillons comment gérer stratégiquement le remplacement d’écran de cabine industrielle afin de maximiser l’efficacité opérationnelle, réduire les arrêts machine et garantir la longev ité maximale de votre flotte.

Nous analysons les meilleures solutions de moniteur durci pour grues, chariots télescopiques et PEMP, avec une comparaison directe entre pièce de remplacement OEM et retrofit industriel sur mesure.

Pourquoi planifier soigneusement le remplacement de l’écran de cabine industrielle

Les engins destinés au levage et au travail hors route sont des actifs industriels conçus pour des durées de vie opérationnelles dépassant souvent vingt ans. Cependant, leurs composants électroniques et systèmes d’affichage vieillissent bien plus rapidement que la robustesse mécanique de la structure. Le remplacement de l’écran de cabine sur engins industriels devient donc une intervention prioritaire lorsque le matériel d’origine ne garantit plus la fiabilité exigée par les systèmes de sécurité embarqués modernes, tels que les limiteurs de moment de charge (LMC) ou les modules de contrôle de stabilité.

Plusieurs facteurs clés rendent ce type d’intervention nécessaire :

• Obsolescence des composants électroniques : de nombreux moniteurs intégrés dans les cabines fabriquées entre 2000 et 2015 reposent sur des technologies LCD désormais obsolètes, souvent sans support constructeur, rendant la pièce de remplacement OEM introuvable sur le marché mondial.
• Coûts de maintenance et de pièces détachées élevés : le prix d’un seul composant OEM dépasse fréquemment la valeur marché d’un moniteur durci de dernière génération, qui offrirait pourtant une connectivité, une résolution et une puissance de calcul nettement supérieures.
• Perte de fonctionnalités de sécurité critiques : un écran avec des taches d’humidité internes ou un écran tactile non réactif empêche le réglage précis des limites de portée, entraînant inévitablement un arrêt forcé du chantier avec des pertes économiques significatives.
• Difficulté d’approvisionnement des écrans OEM hors production : lorsque le constructeur d’origine a cessé la production du modèle, trouver un écran de grue compatible hors production devient une démarche coûteuse et incertaine. Une solution de retrofit sur mesure élimine entièrement cette dépendance structurelle.

Moniteur HMI durci : robustesse mécanique et fiabilité dans le levage lourd

Choisir de remplacer l’écran de cabine par un moniteur HMI durci professionnel signifie investir dans un matériel spécifiquement conçu pour résister aux vibrations structurelles continues, aux chocs accidentels et aux chocs thermiques violents.

Comparés aux écrans industriels standards, les modèles destinés au secteur du levage lourd utilisent des boîtiers en aluminium moulé sous pression haute densité et des verres trempés chimiquement. Cette construction heavy-duty garantit que le système d’affichage ne subisse aucun dommage électronique lors des déplacements sur terrains accidentés ou lors des manœuvres de levage les plus contraignantes, où les sollicitations mécaniques sont permanentes.

Ces caractéristiques font du moniteur HMI pour grue à tour, autogrue et chariot télescopique un choix techniquement supérieur aux écrans grand public ou semi-industriels, dépourvus des certifications nécessaires à l’usage continu sur chantier.

Écran industriel IP67 : protection totale contre l’eau, les huiles et les poussières abrasives

Dans les autogrues équipées d’un poste de commande extérieur ou dans les chariots télescopiques opérant dans des environnements chargés de débris, la protection contre les agents extérieurs est une exigence technique non négociable. Un écran industriel IP67 offre une étanchéité hermétique certifiée qui empêche totalement la pénétration de l’humidité, des huiles hydrauliques et des poussières fines abrasives. Lors du remplacement d’écran industriel, cette caractéristique élimine à la source le risque d’oxydation interne des circuits, un problème récurrent sur les moniteurs de série dont l’étanchéité des connecteurs arrière est insuffisante.

Pour les applications les plus exigeantes — carrière, démolition ou bétonnage — des solutions certifiées IP69K peuvent également être envisagées, garantissant la résistance aux jets d’eau haute pression lors du lavage de l’engin.

Moniteur haute luminosité extérieur : maximiser la sécurité opérationnelle

La sécurité des manœuvres de levage de précision dépend entièrement de la lisibilité instantanée des données affichées sur le moniteur. Les moniteurs haute luminosité intègrent des rétroéclairages LED haute efficacité dépassant 1 000 à 1 500 nits, rendant les informations graphiques parfaitement lisibles même en plein soleil.

Intégrer la technologie Optical Bonding lors du remplacement de l’écran tactile sur engins de levage permet d’éliminer les reflets internes et de prévenir définitivement la formation de buée entre les couches de l’écran. Ce procédé garantit une clarté d’image cristalline en toute saison, de la brume hivernale à la réverbération estivale.

Solutions de retrofit : avantages stratégiques du remplacement d’écran industriel

La rénovation électronique de la cabine, réalisée grâce aux solutions de retrofit d’écran pour grues et engins de chantier, permet de rajeunir radicalement un engin ancien sans avoir à en affronter le remplacement structurel onéreux. Le remplacement de l’écran de cabine ne doit pas être perçu comme une simple réparation d’une fonction défaillante.

Au contraire, il représente une opportunité d’ajouter de nouvelles capacités de diagnostic, de télémétrie en temps réel et de supervision avancée sur des grues analogiques ou des engins dotés de systèmes de sécurité obsolètes. Cette intervention permet également d’uniformiser l’interface homme-machine (IHM) entre les différents modèles du parc, simplifiant le travail des opérateurs et réduisant les temps de formation du personnel technique.

Compatibilité écran OEM et intégration via protocoles CAN-bus

Le remplacement de l’écran de cabine s’effectue grâce au support natif des protocoles de communication industriels standard tels que le CAN-bus (J1939 et CANopen). Chaque donnée critique capturée par les capteurs embarqués — comme le poids réel de la charge, le pourcentage de renversement ou l’angle d’inclinaison — est traduite et affichée sur le nouveau moniteur avec une fréquence de rafraîchissement ultra-rapide et sans latence, préservant entièrement la fiabilité du système de sécurité d’origine.

La pleine compatibilité avec les protocoles J1939 et CANopen rend ces écrans adaptés au remplacement sur les engins Liebherr, Manitowoc, Tadano et d’autres constructeurs utilisant des architectures embarquées standardisées.

Remplacement moniteur tactile engins de levage : ergonomie et durabilité

L’interaction homme-machine s’effectue désormais principalement via des interfaces tactiles avancées. La technologie capacitive PCAP représente un bond en avant considérable pour l’ergonomie, permettant à l’opérateur d’interagir avec le système avec une grande précision même avec des gants de travail épais.

Cette mise à niveau, intégrée dans le remplacement de l’écran de cabine de grue, offre une durée de vie mécanique supérieure par rapport aux anciennes membranes plastiques OEM qui tendaient à se fissurer sous l’action des rayons UV et de l’utilisation intensive. Le verre de protection des nouveaux systèmes sur mesure est conçu pour résister aux chocs accidentels en cabine, offrant une protection durable au capteur tactile sous-jacent.

3Bmust : spécialistes du remplacement d’écran de cabine sur engins industriels

Lorsque le moniteur installé d’origine par le constructeur n’est plus réparable, trop coûteux ou technologiquement inadapté, 3Bmust intervient avec du matériel de grade industriel optimisé pour le marché mondial du levage. Notre mission est de garantir que le remplacement de l’écran de cabine soit un processus fluide, techniquement irréprochable et définitif — en réduisant au minimum les arrêts machine et les coûts passifs associés pour le client.

La gamme d’écrans 3Bmust : la solution définitive pour chaque cabine

Pour répondre aux différents besoins d’installation, 3Bmust propose une gamme complète d’écrans industriels allant des modèles compacts de 4,3 pouces jusqu’aux grands formats de 12 pouces, idéaux pour afficher simultanément les données LMC et les flux vidéo.

TERA73Bmust est la référence technologique pour ceux qui recherchent l’excellence dans le retrofit de grues et de chariots télescopiques. Il associe un design ergonomique compact à la puissance de calcul d’un processeur de dernière génération, avec un écran haute luminosité, un tactile capacitif PCAP et une pleine compatibilité CAN-bus J1939/CANopen. C’est le choix idéal pour le remplacement de l’écran de cabine de grue lorsque les performances maximales dans un espace réduit sont requises.

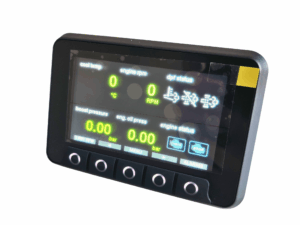

CANVIEW4 3Bmust propose une solution avancée pour la visualisation multicanal ou la gestion intégrée de plusieurs flux vidéo simultanés. Conçu pour s’intégrer nativement aux systèmes électroniques existants, il est particulièrement adapté aux autogrues, plates-formes élévatrices et engins de chantier nécessitant une visibilité à 360° lors des manœuvres de levage.

Avantages techniques des écrans 3Bmust

• Intégration vidéo avancée : de nombreux moniteurs industriels de notre gamme supportent l’entrée de caméras de manœuvre, améliorant considérablement la visibilité arrière et latérale de l’engin.
• Plage thermique opérationnelle certifiée : performances garanties de -30 °C à +75 °C, testées pour fonctionner sur les chantiers les plus hostiles.
• Indice de protection IP67 : résistance maximale aux jets d’eau et aux poussières abrasives typiques du secteur du levage.
• Systèmes programmables : les écrans sont prêts à s’interfacer avec les pièces de rechange COBO 3B6 et autres systèmes de contrôle préexistants.

Consultez notre catalogue en ligne et découvrez tous les écrans industriels 3Bmust !

Contactez dès maintenant les experts 3Bmust et demandez un devis personnalisé pour le remplacement de votre écran !

FAQ : remplacement de l’écran de cabine industrielle

Quel est le coût du remplacement de l’écran de cabine d’une grue industrielle ?

Le coût varie selon le modèle et les spécifications requises. Un moniteur durci industriel sur mesure démarre généralement de quelques centaines d’euros jusqu’à plus de mille pour les configurations avec Optical Bonding, tactile capacitif et intégration vidéo. La comparaison doit toujours inclure le coût des arrêts machine évités et la difficulté d’approvisionnement de la pièce OEM d’origine.

Est-il possible de remplacer l’écran sans perdre la compatibilité avec le système LMC ?

Oui. Via le protocole CAN-bus (J1939 / CANopen), le nouveau moniteur s’intègre nativement avec les limiteurs de moment de charge (LMC) et les modules de contrôle de stabilité déjà à bord, sans nécessiter le remplacement de l’électronique de sécurité.

Quelles tailles d’écran sont disponibles pour le remplacement en cabine ?

Les moniteurs industriels pour cabine couvrent une plage allant de 4,3 pouces (afficheurs compacts pour panneaux latéraux) à 12 pouces (écrans principaux pour l’affichage simultané LMC et caméras). Le choix dépend de l’espace disponible en cabine et des fonctions à afficher simultanément.

Qu’est-ce qu’un retrofit d’écran de grue et quand est-il recommandé ?

Le retrofit d’écran de grue désigne le remplacement du moniteur d’origine embarqué par un écran industriel de nouvelle génération, tout en conservant intacte l’électronique de contrôle préexistante. Il est recommandé chaque fois que le moniteur OEM est hors production, irréparable ou ne répond plus aux normes de sécurité actuelles. Le retrofit est la solution la plus économique et la plus rapide par rapport au remplacement complet du système électronique.
